モデムとルーターの違いを図解｜ONU・VDSLモデム・一体型もやさしく解説

「モデム」と「ルーター」は、どちらもネット接続に使う機器ですが、役割はまったく違います。

モデムは外から来た回線の信号を変換する機器、ルーターはその信号を家の中のスマホやパソコンに分ける機器です。

ただし、光回線ではONU、VDSLではVDSLモデム、一体型機器ではモデム機能とルーター機能が1台にまとまっていることもあります。

「モデムとルーターは何が違うの？」「自宅にある箱のどれがルーターなの？」と迷っている方に向けて、モデム・ONU・ルーターの役割を図解で整理します。読み終わるころには、自宅の機器を見て「どれが何の役割なのか」を判断できるようになります。

1. モデムとルーターは役割がまったく違う機器

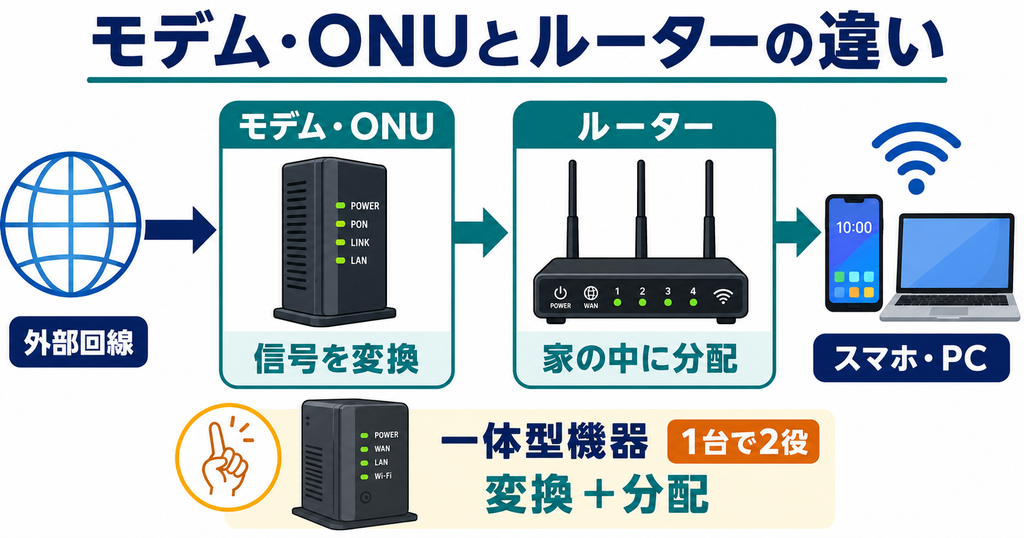

まずは下の図で、モデム・ONUなどの入口側機器が信号を変換し、ルーターが家の中へ通信を分配する役割の違いを見てみましょう。一体型機器では、この2つの役割が1台にまとまることもあります。

おうちでスマホやパソコンを使うとき、「Wi-Fiルーター」って言葉をよく聞きますよね。
でも、実はルーターだけではインターネットにはつながりません。
家の外からやってくるインターネットの信号を、宅内で使える形に変えるのがモデムやONUなどの入口側機器の仕事です。
その通信を家の中のスマホやパソコンに分けて届けるのがルーターです。

クロ

えっ、Wi-Fiルーターだけ買えばネットできると思ってた…！

シロ

ルーターは“家の中に配る係”。その前に、外から来た信号を“使える形に変える”モデム・ONUなどの入口側機器が必要なんだ。

たとえるなら、モデムは“外の水道管から水を引きこむところ”、ルーターは“家の中に水を流す蛇口”。
どちらか一方がないと、水（＝インターネット）をうまく使うことができません。
つまり、入口側の機器とルーターの2つの役割がセットで働いています。一体型機器なら、1台の中で両方の役割をこなします。

モデムは「外からの信号を変換」、ルーターは「家の中に信号を分ける」機械です。
この2つの役割を知っておくだけで、ネットが遅いときに「どこを見直せばいいか」がわかるようになります。

1-1. 自宅の機器を見分けるなら、まず「つながっている線」を見る

モデムとルーターの違いを見分けるときは、機器の名前よりも、まずどの線につながっているかを見ると判断しやすいです。
壁の電話線・光コンセント・同軸ケーブルに近い機器は、モデムやONUの役割を持っていることが多く、そこからLANケーブルでつながっている機器がルーターであることが多いです。

迷ったら、「壁から来た線を受ける機器＝モデム・ONU側」「そこから家の中に配る機器＝ルーター側」と考えるとわかりやすいです。

ただ、実際の機器は黒い箱が 2 台並んでいたり、ONU・VDSL モデム・ホームゲートウェイ・一体型機器が混ざっていたりして、見た目だけでは迷うこともあります。
自宅の機器を見ながら確認したい場合は、モデムとルーターの見た目の違い｜ONU・一体型の見分け方で、接続順・ケーブル・ランプ表記ごとに確認してみてください。

2. モデムは“回線を変換”、ルーターは“信号を分配”する

インターネットの信号は、もともと“人間の言葉”ではなく、“機械の言葉”でできています。
家に入ってくるときは、この信号が「光」や「電気の波」のような形をしているんです。
そのままだとスマホやパソコンには通じないので、
まずモデムが「機械の言葉」を「パソコンがわかる言葉」に変えてくれます。

そして、その信号をルーターが受け取って、家の中のスマホ・タブレット・ゲーム機に分けてくれる仕組みです。
つまりモデムは“翻訳者”、ルーターは“配達員”。
モデムが変換しないと会話が始まらず、ルーターがいないと届け先が決まりません。

もしネットが遅いときは、「翻訳（モデム）で止まっているのか」「配達（ルーター）で混んでいるのか」を考えると、原因が見えてきます。

モデムは「信号を変える」、ルーターは「信号を分ける」。
この2つが協力して、私たちのスマホやパソコンにインターネットを届けています。

3. モデムとは？家庭のネット回線の入口

家の外からは、インターネットの信号が電柱などを通ってやってきます。
でも、そのままではスマホやパソコンでは使えません。
この信号を「人間が使える形（デジタル信号）」に変えるのが、モデムの役割です。
いわば、モデムは“家の中へインターネットを通す入口” なんです。

たとえるなら、外の世界から届いた“外国語の手紙”を、日本語に訳してくれる「通訳さん」。
モデムがいないと、スマホもパソコンもその信号を読むことができません。

3-1. 回線終端装置（ONU／VDSLモデム）の役割と仕組み

「回線終端装置（ONU）」と「VDSLモデム」は、どちらも“信号を変換する機械”です。
でも、使われる回線の種類によって形が違います。

• 光回線の場合：光の信号を電気信号に変えるのが「ONU（光回線終端装置。『光モデム』と呼ばれることもあります）」
• VDSL方式の場合：電話線の信号をデジタル信号に変えるのが「VDSLモデム」

どちらも「外の世界」と「家の中」をつなぐ“翻訳係”として働いています。
この機械がうまく動いていないと、どんなにルーターが立派でもネットは止まってしまいます。

モデムやONUは、回線側の信号を宅内で使える形に変換する“入口側の機器”です。
家のネットがつながらないときは、まずこの装置が正常に動いているかを確認しましょう。

3-2. 光回線・VDSL・ケーブル回線で使われる入口側機器の違い

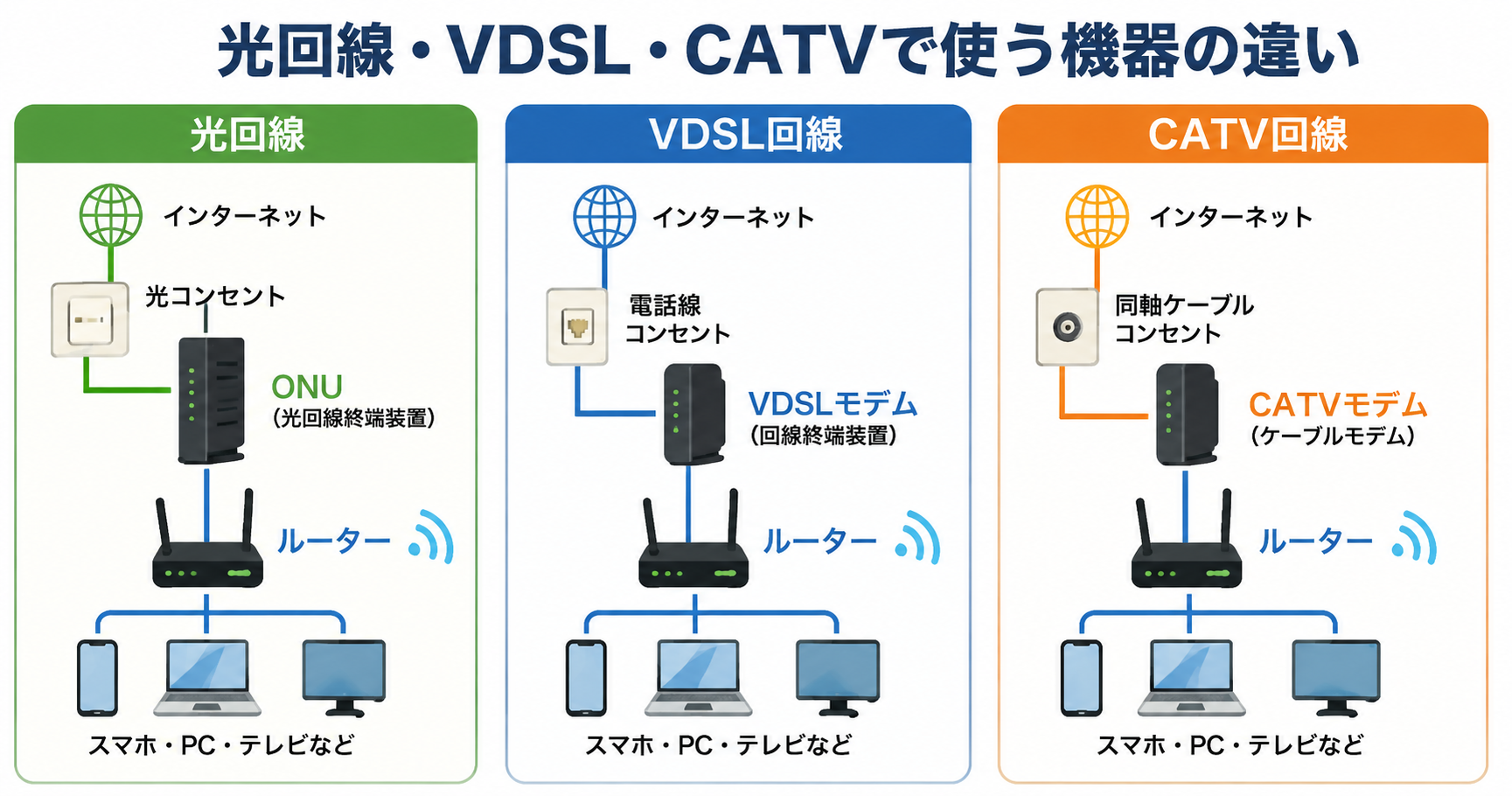

使われる入口側の機器は回線によって異なります。下の図で、光回線・VDSL・CATVの違いを先に整理してみましょう。

入口側の機器は、回線の種類によってONU・VDSLモデム・CATVモデムなどに分かれます。どのタイプを使っているかで、家の中のつなぎ方も変わります。

ONUや各種モデムは種類こそ違いますが、「家の外から来た信号を変換して、ルーターに渡す」という基本の役割は共通しています。ただし、VDSLなどは途中で速度が落ちることもあるため、「どんな入口側機器を使っているか」を知っておくと、トラブル解決のヒントになります。

入口側の機器には種類がありますが、どれも“回線側の信号を宅内で使える形に変える”という基本の仕事は共通しています。
自分の家がどのタイプなのかを知っておくと、ネットが遅いときの原因を見つけやすくなります。

※補足：VDSLは「電話線（メタル）」を使う方式なので、光回線とそもそも土台が違います。
ケーブルの仕組みから整理したい方は、こちらもあわせてチェックしてみてください。

あわせて読みたい

光回線と電話線の違い｜マンションで光なのに遅い理由を図解

3章まとめ：モデムは“ネットの入口（変換役）”

モデムは、家のネットの“入口”を守るとても大切な機械です。
ONUでもVDSLモデムでも、「回線側の信号を宅内へ渡す入口側の機器」という点は共通しています。
そして、この入口側の機器から受け取った通信を、ルーターが家の中へ配ります。

次の章では、そのルーターの仕組みについてくわしく見ていきましょう。

4. ルーターとは？家庭内でWi-Fiを配る司令塔

モデムが「外の世界とつなぐ翻訳機」だとしたら、ルーターは「家の中でその信号を分けて配る司令塔」です。
モデムから届いたデータを、スマホ・パソコン・ゲーム機など、それぞれの機器に正しく届けてくれる、とても働き者の機械なんです。

たとえるなら、モデムが“荷物を受け取る人”、ルーターは“配達センター”。
荷物（データ）を家じゅうに間違えず届けるのがルーターの役目です。

4-1. ルーターから端末へは「有線LAN」と「Wi-Fi」でつなぐ

家庭用のWi-Fiルーターは、1台で有線LANとWi-Fiの両方を使える機種が一般的です。
つまり、「有線ルーターと無線ルーターのどちらかを選ぶ」というより、同じルーターから端末へどうつなぐかで考えるとわかりやすいです。

• 有線LAN：LANケーブルでつなぐ方法。電波の影響を受けにくく、速度・安定性を得やすい
• Wi-Fi：電波でつなぐ方法。配線なしで便利ですが、距離・壁・家具・周波数帯などの影響を受ける

同じ回線・同じルーターを使っていても、端末までのつなぎ方が違うだけで通信速度や安定性は変わります。
そのため、ネットが遅いときは「回線側が遅いのか」「ルーターから端末までのWi-Fi環境で落ちているのか」を分けて考えることが大切です。

有線では十分速いのにWi-Fiだけ遅いなら、回線やONU・モデムだけでなく、ルーターの置き場所・周波数帯・端末までの距離も確認すると原因を絞りやすくなります。

※補足：「ルーターが原因っぽいけど、何を見ればいいの？」となったら、まずは“性能の見方”を押さえるのが近道です。
宅内のボトルネックを見つけるチェックポイントを、こちらで図解しています。

あわせて読みたい

Wi-Fiルーターの性能はどこを見る？迷ったらこの3つでOK

4-2. ルーターの中ではどんなことが起きているの？

ルーターの中では、たくさんの「データの仕分け」が行われています。
たとえば、スマホが「YouTubeを見たい！」と言ったら、ルーターはそのデータを外に送り出し、ちゃんとYouTubeのサーバーから動画を受け取って、今度はスマホだけに戻してあげます。

このとき、ルーターは「IPアドレス」という“住所”を使って、どの機械にデータを届けるかを判断しています。
同じ家の中で何台ものスマホやタブレットが同時に使えるのは、このルーターがそれぞれの機器に正しく信号を配っているおかげなんです。

ルーターは、データを送ったり戻したりする“交通整理役”。
家の中でWi-Fiが安定して使えるのは、この仕組みがあるからです。

4章まとめ：ルーターは“家の中の交通整理役”

ルーターは、家の中のネットワークを管理する司令塔です。
モデム・ONUなどの入口側機器から受け取った通信を、それぞれの機器に正しく分配します。
もしWi-Fiが不安定なときは、このルーターの設定や位置を見直すと改善することがあります。

次の章では、実際に「モデム・ONU→ルーター→スマホ」がどんな流れでつながっているのかを、図解でわかりやすく見ていきましょう！

5. 図解で理解！モデム・ONU→ルーター→スマホがつながる流れ

家の中でインターネットが使えるのは、外から届いた通信を、入口側機器・ルーター・端末が順番に受け渡しているからです。

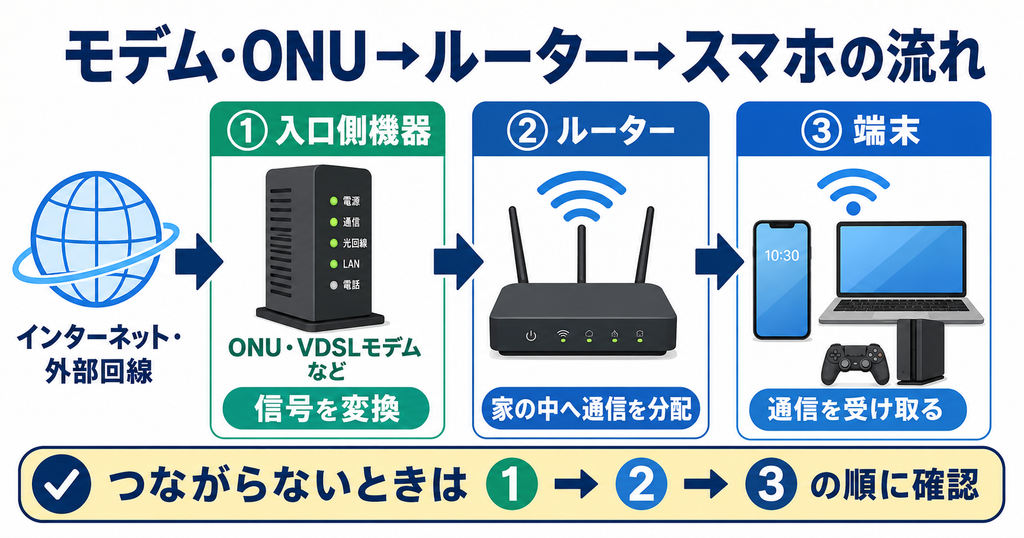

まずは下の図で、通信が届く順番と、つながらないときの確認順を見てみましょう。

5-1. 外からの信号をモデム・ONUなどが受け取る

まず、インターネットの信号は家の外からやってきます。
光ファイバーや電話線を通って届く信号を最初に受け取るのが、ONUやVDSLモデムなどの入口側機器です。
ONUやVDSLモデムなどの入口側機器は、回線側から届いた信号を宅内で通信に使える形へ変換します。

まるで、外国語の手紙を日本語に訳してくれる翻訳者のような役割です。
入口側の機器が正常に動いていないと、その先のルーターやスマホまでインターネット通信を届けられません。

5-2. 入口側の機器からルーターへ、信号のバトンリレー

次に、ONUやVDSLモデムなどの入口側機器から、ルーターへ通信が渡されます。
ルーターはその通信をもとに、家の中のスマホやパソコンへデータを配ります。
ルーターには、ケーブルを挿す「有線」と、電波で飛ばす「無線（Wi-Fi）」の2つの方法があります。

Wi-Fiルーターは、まるで“電波の郵便局”。
どのスマホにどのデータを届けるかを仕分けて、家中に正確に配信しています。

5-3. ルーターからスマホへ、データが届く！

ルーターが配った電波は、スマホやパソコンがキャッチします。
そして、YouTubeの動画やメール、ゲームのデータが画面に表示されるのです。
つまり、スマホがネットにつながるまでには3つのステップがあります。

1. 外から来た信号をONU・VDSLモデムなどの入口側機器が受け取る
2. ルーターがその信号を端末へ配る
3. スマホやパソコンなどが受け取る

どれか1つでもうまく動かないと、ネットがつながらなくなります。

モデム・ONUなどの入口側機器が“外からの通信を受け取り”、ルーターが“家の中に配る”。
そしてスマホやパソコンがその信号を受け取る――この流れで私たちはネットを使っています。
この順番を理解しておくと、通信トラブルのときに「どこを確認すればいいか」がすぐにわかります。

6. よくある勘違い！モデムとルーター一体型の注意点

最近では、「モデムとルーターが1つになった機械」も増えています。
これは「一体型ルーター」や「ホームゲートウェイ」と呼ばれるものです。
見た目はすっきりしていて便利ですが、“中で2つの働きをしている” という点を理解しておくことが大切です。

6-1. モデムとルーターが1つの箱に入っているだけ

一体型ルーターは、モデムとルーターが合体した“ハイブリッド機械”です。
外の回線から信号を受け取って変換（モデムの仕事）し、同じ機械の中でその信号を家の中に配る（ルーターの仕事）までを1台でこなします。

つまり、1つの箱の中に2人の仕事人が住んでいるイメージです。
場所を取らないので設置はラクですが、モデムとルーターの違いを知らないと、どこでトラブルが起きているのかがわかりにくくなります。

一体型ルーターは、モデムとルーターの両方の役割を1台でこなす便利な機械。
でも、仕組みを知らないと「設定がうまくいかない」と感じることもあります。

6-2. 二重ルーターに注意！

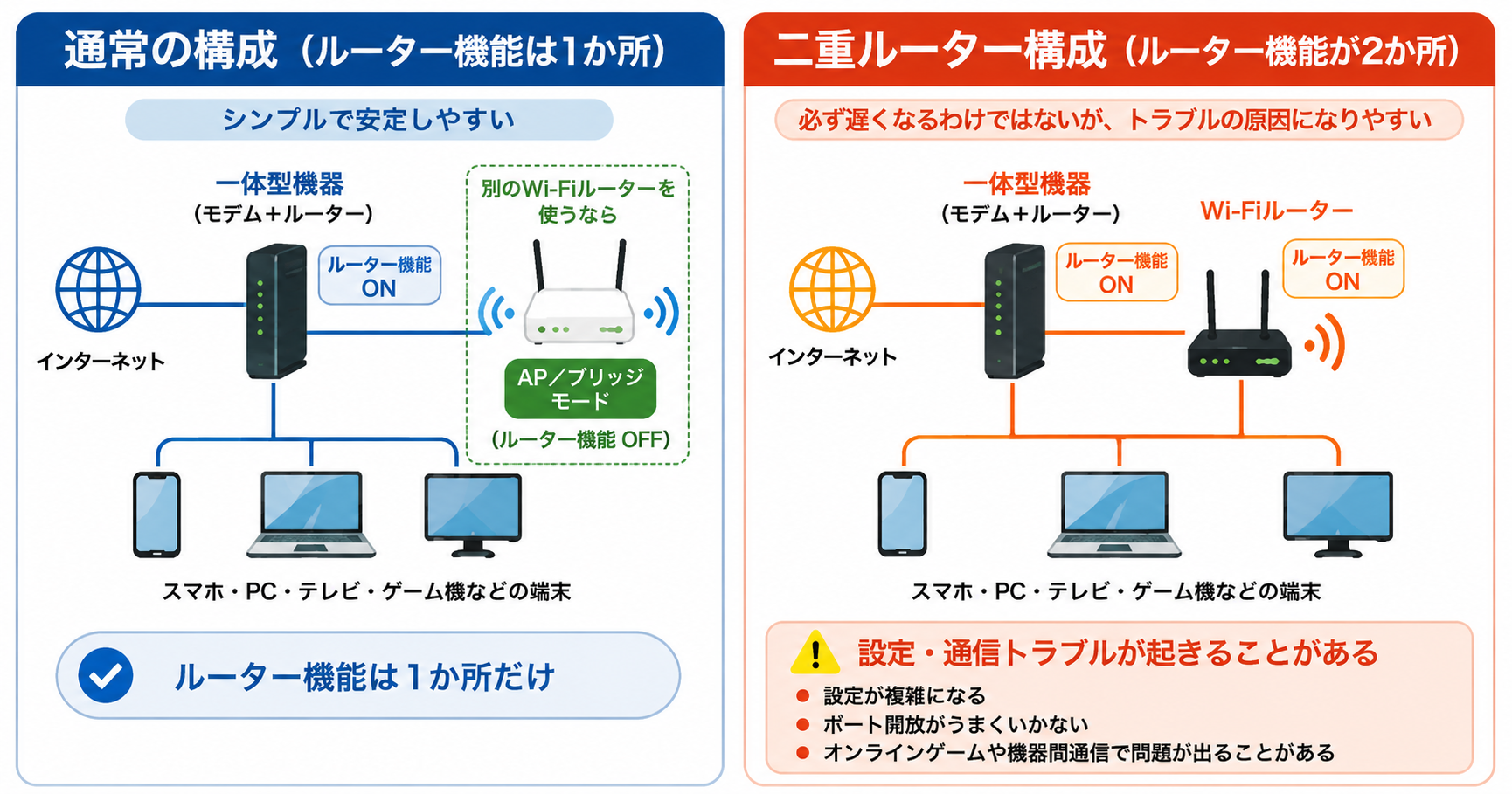

一体型機器の後ろに別のWi-Fiルーターをつなぐときは、ルーター機能が1か所だけか、2か所で動いているかを確認します。下の図で、通常構成と二重ルーター構成の違いを見てみましょう。

二重ルーターになっても、必ず速度が大きく落ちるわけではありません。
ただし、ルーター機能が二重になるとネットワーク構成が複雑になり、オンラインゲームやポート開放、家の中の機器同士の通信などで問題が起きることがあります。

二重ルーターを防ぐには、

• 自分で買ったルーターをブリッジモード（ルータ機能OFF）にする
• もしくは、一体型のルーター機能をOFFにする

のどちらかを選びましょう。

一体型機器の後ろに別のルーターを追加するときは、「二重ルーターになっていないか」を確認するのが基本です。
必ず速度が低下するわけではありませんが、設定トラブルを避けるため、通常はどちらか一方のルーター機能を使う形にします。

※補足：「二重ルーターなのか、回線側のCGNATなのか分からない」という場合は、CGNATと二重ルーターの違いで、どちらを疑うべきかを順番に確認できます。

6章まとめ：一体型ルーターは“中身が2役”

一体型ルーターは便利だけれど、「2つの機能が1つに入っている」ことを理解するのがポイントです。
仕組みを知っておけば、ネットが遅いときに「どこを見直せばいいか」がわかるようになります。

次の章では、ここまでの内容をふりかえりながら、「モデムとルーターの違いを理解すると、VDSL回線の仕組みがよりスッキリわかる」ことをまとめていきましょう。

7. まとめ 〜モデムとルーターの違いを知ると、ネットの仕組みが見えてくる〜

ここまで、モデムとルーターの違いを見てきました。
モデムは「外から来た信号を変える機械」、ルーターは「家の中に信号を分ける機械」。
どちらも力を合わせて、私たちのスマホやパソコンをインターネットにつないでいます。

もし「Wi-Fiが遅い」「ネットがつながらない」と感じたときは、この2つのどちらかで問題が起きていないかを考えてみてください。
モデム・ONUなどの入口側機器が正常に通信できているのか、ルーターから先で問題が起きているのか――
仕組みを知っていれば、原因を見つけるのもずっと簡単になります。

理解のポイントをまとめると：

• モデム・ONU＝回線側の信号を宅内へ渡す“入口役”
• ルーター＝家の中へ通信を配る“司令塔”
• 一体型機器＝入口側とルーターの機能が1台にまとまることもある

この違いを知っておくだけで、家のネット環境を見直すときに迷わなくなります。

モデムとルーターの違いを理解すると、ネットの流れが「見える化」できます。自宅の機器や配線方式を確認するときも、どこを見ればよいのか判断しやすくなります。
